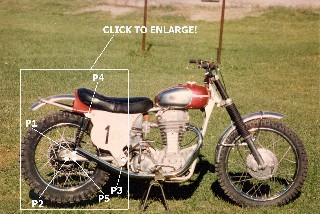

P1 = fixation
basse de l'amortisseur
P2 = centre, roue arrière (Max. position arrière)
P3 = Pivot de balancement arrière
P4 = fixation
haute de l'amortisseur
P5= 90°

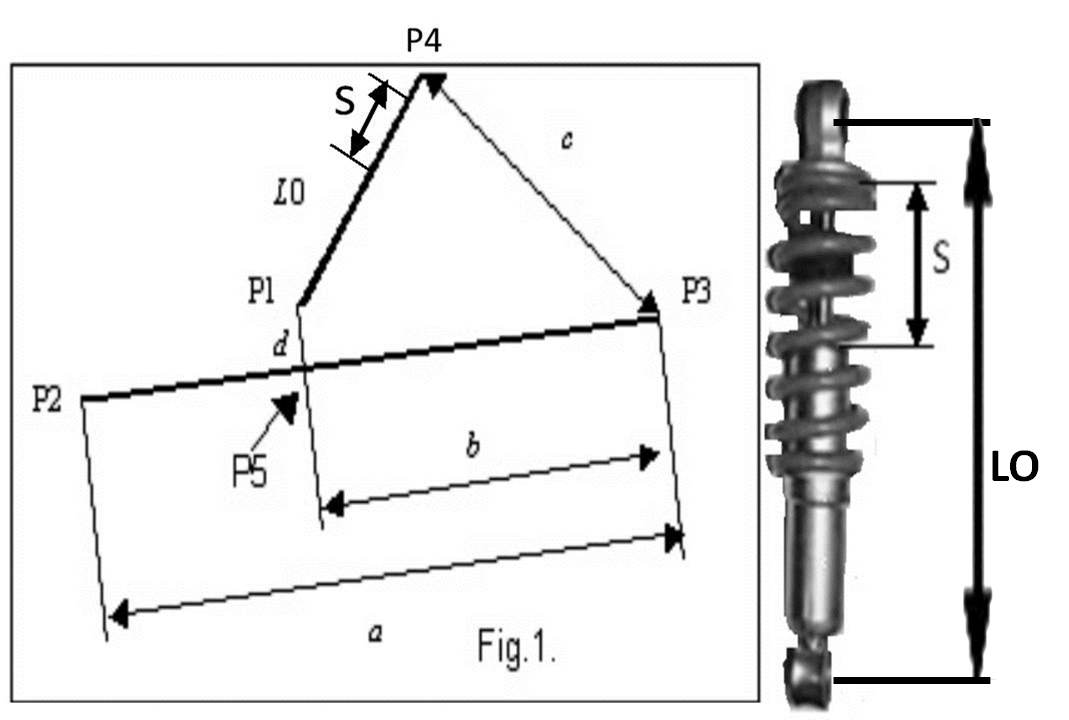

Angle sur ligne P2 - P3 en P1
a = distance P2 à
P3
b = distance P3 à
P5
c = distance P3 à
P4
d = distance P1 à
P5
|
L0= longueur
d'oeil à oeil de l'amortisseur en extension
s = course de
l'amortisseur de supension, tampon caoutchouc non considéré
Fa = course de la
suspension linéaire roue arrière
Arriere:
Pre 65 max. 130mm
Pre 70 max. 130mm
Pre 72 max. 130mm
|
